一种服装加工充绒机的充绒工作台

一种服装加工充绒机的充绒工作台
【申请公布号：    CN116831347A申请权利人：顺龙纺织材料（江苏）有限公司;发明设计人：方明;】
摘要：
本发明公开了一种服装加工充绒机的充绒工作台，涉及到服装充绒加工技术领域，包括工作台主体和充绒机主体，所述充绒机主体的侧部固设有充绒头，所述工作台主体的顶部安装有防护箱，所述充绒头的端部延伸至所述防护箱内，所述防护箱的顶部固设有吸尘器，所述吸尘器的吸尘口延伸至所述防护箱内并通过软管安装有吸尘罩。本发明结构合理，当启动伺服电机时，会通过驱动螺杆、同步带轮、同步皮带、T形移块、往复丝杆、限定导杆、纵向移块、移动齿轮和固定齿条带动吸尘罩在横向移动的同时进行来回纵向移动，进而可将防护箱内漂浮的添加剂全部吸走，有效减少出现大量的添加剂飘散在空气中而对工作人员的身体健康造成危害的情况，实用性好。

主权项：
1.一种服装加工充绒机的充绒工作台，包括工作台主体（1）和充绒机主体（2），所述充绒机主体（2）的侧部固设有充绒头，其特征在于：所述工作台主体（1）的顶部安装有防护箱（3），所述充绒头的端部延伸至所述防护箱（3）内，所述防护箱（3）的顶部固设有吸尘器（4），所述吸尘器（4）的吸尘口延伸至所述防护箱（3）内并通过软管安装有吸尘罩（5），所述防护箱（3）相互远离的两侧内壁上共同转动安装有两个驱动螺杆（6），所述防护箱（3）的侧部固设有伺服电机（7），其中一个所述驱动螺杆（6）的端部延伸至所述防护箱（3）外并与所述伺服电机（7）的输出端相固定连接，两个所述驱动螺杆（6）之间共同连接有同步转动单元，两个所述驱动螺杆（6）上均螺纹套接有T形移块（8），两个所述T形移块（8）相互靠近的侧部共同转动安装有往复丝杆（9），两个所述T形移块（8）相互靠近的侧部共同安装有限定导杆（10），所述吸尘罩（5）相互远离的两侧均安装有纵向移块（11），其中一个所述纵向移块（11）螺纹套接在所述往复丝杆（9）上，另一个所述纵向移块（11）滑动套接在所述限定导杆（10）上，所述往复丝杆（9）的一端贯穿其中一个所述T形移块（8）并安装有用于使得所述往复丝杆（9）在移动的同时进行转动的移动自转单元，所述防护箱（3）内安装有用于将服装充绒口夹紧在所述充绒头上的夹紧机构，所述工作台主体（1）的底部安装有高度调节机构。

要求：
1.一种服装加工充绒机的充绒工作台，包括工作台主体（1）和充绒机主体（2），所述充绒机主体（2）的侧部固设有充绒头，其特征在于：所述工作台主体（1）的顶部安装有防护箱（3），所述充绒头的端部延伸至所述防护箱（3）内，所述防护箱（3）的顶部固设有吸尘器（4），所述吸尘器（4）的吸尘口延伸至所述防护箱（3）内并通过软管安装有吸尘罩（5），所述防护箱（3）相互远离的两侧内壁上共同转动安装有两个驱动螺杆（6），所述防护箱（3）的侧部固设有伺服电机（7），其中一个所述驱动螺杆（6）的端部延伸至所述防护箱（3）外并与所述伺服电机（7）的输出端相固定连接，两个所述驱动螺杆（6）之间共同连接有同步转动单元，两个所述驱动螺杆（6）上均螺纹套接有T形移块（8），两个所述T形移块（8）相互靠近的侧部共同转动安装有往复丝杆（9），两个所述T形移块（8）相互靠近的侧部共同安装有限定导杆（10），所述吸尘罩（5）相互远离的两侧均安装有纵向移块（11），其中一个所述纵向移块（11）螺纹套接在所述往复丝杆（9）上，另一个所述纵向移块（11）滑动套接在所述限定导杆（10）上，所述往复丝杆（9）的一端贯穿其中一个所述T形移块（8）并安装有用于使得所述往复丝杆（9）在移动的同时进行转动的移动自转单元，所述防护箱（3）内安装有用于将服装充绒口夹紧在所述充绒头上的夹紧机构，所述工作台主体（1）的底部安装有高度调节机构。

2.根据权利要求1所述的一种服装加工充绒机的充绒工作台，其特征在于：所述同步转动单元包括分别套接安装在两个所述驱动螺杆（6）上的两个同步带轮（12），两个所述同步带轮（12）上共同张紧套接有同步皮带（13）。

3.根据权利要求1所述的一种服装加工充绒机的充绒工作台，其特征在于：所述移动自转单元包括安装在所述往复丝杆（9）端部上的移动齿轮（14），所述防护箱（3）相互远离的两侧内壁上共同安装有固定齿条（15），所述移动齿轮（14）与所述固定齿条（15）相啮合。

4.根据权利要求1所述的一种服装加工充绒机的充绒工作台，其特征在于：所述夹紧机构包括安装在所述防护箱（3）侧部内壁上的固定盒（16），所述固定盒（16）相互远离的两侧均设置有U形移杆（17），两个所述U形移杆（17）的一端均安装有与所述充绒头相匹配的弧形夹板（18），两个所述U形移杆（17）的另一端均延伸至所述固定盒（16）内并共同连接有联动单元，所述联动单元用于使得两个所述U形移杆（17）相向或者相背移动。

5.根据权利要求4所述的一种服装加工充绒机的充绒工作台，其特征在于：两个所述弧形夹板（18）相互靠近的侧部均固设有防滑垫（24）。

6.根据权利要求4所述的一种服装加工充绒机的充绒工作台，其特征在于：所述联动单元包括安装在所述固定盒（16）顶部内壁上的中心轴（19），所述中心轴（19）上转动套接有转动套筒（20），所述转动套筒（20）上套接安装有中心齿轮（21），两个所述U形移杆（17）的端部均安装有L形齿条（22），两个所述L形齿条（22）均与所述中心齿轮（21）相啮合，所述转动套筒（20）内安装有弹性反转元件。

7.根据权利要求6所述的一种服装加工充绒机的充绒工作台，其特征在于：所述弹性反转元件包括套设在所述中心轴（19）上的扭力弹簧（23），所述扭力弹簧（23）的两端分别安装在所述中心轴（19）上和所述转动套筒（20）的内壁上。

8.根据权利要求1所述的一种服装加工充绒机的充绒工作台，其特征在于：所述高度调节机构包括均匀安装在所述工作台主体（1）底部上的四个伸缩柱（26），四个所述伸缩柱（26）上均滑动套接有空心撑柱（25），位于同一侧的两个所述空心撑柱（25）相互靠近的侧部共同安装有连接横杆（27），两个所述连接横杆（27）相互靠近的侧部共同转动安装有双向丝杆（28），所述双向丝杆（28）上螺纹套接有两个移动块（29），两个所述移动块（29）的两端均转动安装有倾斜转杆（30），四个所述倾斜转杆（30）的顶端均转动安装在所述工作台主体（1）的底部上。

9.根据权利要求8所述的一种服装加工充绒机的充绒工作台，其特征在于：所述双向丝杆（28）的一端贯穿其中一个所述连接横杆（27）并安装有L形手摇把（31）。

10.根据权利要求8所述的一种服装加工充绒机的充绒工作台，其特征在于：两个所述连接横杆（27）相互靠近的侧部共同安装有两个辅助支撑杆（32），两个所述移动块（29）均滑动套接在两个所述辅助支撑杆（32）上。

一种服装加工充绒机的充绒工作台
技术领域

本发明涉及服装充绒加工技术领域，特别涉及一种服装加工充绒机的充绒工作台。

背景技术

充绒机是一类可用于商业用途和服装工业的轻工设备，是采用高压风机吸取羽绒、化纤等填充物，灌充羽绒服、羽绒被等被服制品的机械。

在使用充绒机的过程中，为了避免羽绒聚团，通常会加入滑石粉之类的添加剂，使羽绒具有良好的分散性，而由于服装所采用的材质一般为织造布，具有一定的透气性，进而导致在充绒时会很容易出现有大量的添加剂从服装的孔眼中弥散漂浮到空气中的情况，对作业环境造成污染，长时间会影响到工作人员的身体健康，实用性较差，因此，为解决上述问题，本申请提出了一种服装加工充绒机的充绒工作台。

发明内容

本申请的目的在于提供一种服装加工充绒机的充绒工作台，以解决上述背景技术中提出在充绒时会很容易出现有大量的添加剂从服装的孔眼中弥散漂浮到空气中的情况，对作业环境造成污染，长时间会影响到工作人员的身体健康，实用性较差的问题。

为实现上述目的，本申请提供如下技术方案：一种服装加工充绒机的充绒工作台，包括工作台主体和充绒机主体，所述充绒机主体的侧部固设有充绒头，所述工作台主体的顶部安装有防护箱，所述充绒头的端部延伸至所述防护箱内，所述防护箱的顶部固设有吸尘器，所述吸尘器的吸尘口延伸至所述防护箱内并通过软管安装有吸尘罩，所述防护箱相互远离的两侧内壁上共同转动安装有两个驱动螺杆，所述防护箱的侧部固设有伺服电机，其中一个所述驱动螺杆的端部延伸至所述防护箱外并与所述伺服电机的输出端相固定连接，两个所述驱动螺杆之间共同连接有同步转动单元，两个所述驱动螺杆上均螺纹套接有T形移块，两个所述T形移块相互靠近的侧部共同转动安装有往复丝杆，两个所述T形移块相互靠近的侧部共同安装有限定导杆，所述吸尘罩相互远离的两侧均安装有纵向移块，其中一个所述纵向移块螺纹套接在所述往复丝杆上，另一个所述纵向移块滑动套接在所述限定导杆上，所述往复丝杆的一端贯穿其中一个所述T形移块并安装有用于使得所述往复丝杆在移动的同时进行转动的移动自转单元，所述防护箱内安装有用于将服装充绒口夹紧在所述充绒头上的夹紧机构，所述工作台主体的底部安装有高度调节机构。

优选的，所述同步转动单元包括分别套接安装在两个所述驱动螺杆上的两个同步带轮，两个所述同步带轮上共同张紧套接有同步皮带。

优选的，所述移动自转单元包括安装在所述往复丝杆端部上的移动齿轮，所述防护箱相互远离的两侧内壁上共同安装有固定齿条，所述移动齿轮与所述固定齿条相啮合。

优选的，所述夹紧机构包括安装在所述防护箱侧部内壁上的固定盒，所述固定盒相互远离的两侧均设置有U形移杆，两个所述U形移杆的一端均安装有与所述充绒头相匹配的弧形夹板，两个所述U形移杆的另一端均延伸至所述固定盒内并共同连接有联动单元，所述联动单元用于使得两个所述U形移杆相向或者相背移动。

优选的，两个所述弧形夹板相互靠近的侧部均固设有防滑垫。

优选的，所述联动单元包括安装在所述固定盒顶部内壁上的中心轴，所述中心轴上转动套接有转动套筒，所述转动套筒上套接安装有中心齿轮，两个所述U形移杆的端部均安装有L形齿条，两个所述L形齿条均与所述中心齿轮相啮合，所述转动套筒内安装有弹性反转元件。

优选的，所述弹性反转元件包括套设在所述中心轴上的扭力弹簧，所述扭力弹簧的两端分别安装在所述中心轴上和所述转动套筒的内壁上。

优选的，所述高度调节机构包括均匀安装在所述工作台主体底部上的四个伸缩柱，四个所述伸缩柱上均滑动套接有空心撑柱，位于同一侧的两个所述空心撑柱相互靠近的侧部共同安装有连接横杆，两个所述连接横杆相互靠近的侧部共同转动安装有双向丝杆，所述双向丝杆上螺纹套接有两个移动块，两个所述移动块的两端均转动安装有倾斜转杆，四个所述倾斜转杆的顶端均转动安装在所述工作台主体的底部上。

优选的，所述双向丝杆的一端贯穿其中一个所述连接横杆并安装有L形手摇把。

优选的，两个所述连接横杆相互靠近的侧部共同安装有两个辅助支撑杆，两个所述移动块均滑动套接在两个所述辅助支撑杆上。

综上，本发明的技术效果和优点：

1、本发明结构合理，当启动伺服电机时，会通过驱动螺杆、同步带轮、同步皮带、T形移块、往复丝杆、限定导杆、纵向移块、移动齿轮和固定齿条带动吸尘罩在横向移动的同时进行来回纵向移动，进而可将防护箱内漂浮的添加剂全部吸走，有效减少出现大量的添加剂飘散在空气中而对工作人员的身体健康造成危害的情况，实用性好。

2、本发明中，当拉动其中一个U形移杆时，会通过中心轴、转动套筒、中心齿轮和L形齿条带动另一个U形移杆相背移动，进而可使得两个弧形夹板一起相背移动远离充绒头，当松开U形移杆时，在扭力弹簧的弹力作用下，会带动两个弧形夹板自动相向移动，将服装充绒口一直夹紧固定在充绒头上，不再需要工作人员一直将服装充绒口按压在充绒头上，便捷省力，提高了装置的实用性。

3、本发明中，当转动L形手摇把时，会通过双向丝杆、移动块、倾斜转杆带动工作台主体上下移动，进而实现了可对装置的使用高度进行调节的目的，从而使得装置能够适配用于不同高度的工作人员，提高了装置的适用范围。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本申请的一些实施例，对于本领域技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

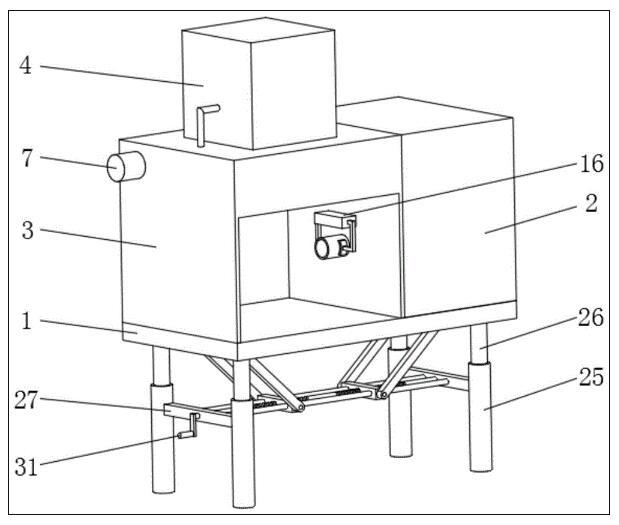

图1为本申请实施例一种服装加工充绒机的充绒工作台的立体结构示意图；

图2为本申请实施例另一视角的立体结构示意图；

图3为本申请实施例中吸尘罩与伺服电机的配合放大立体结构示意图；

图4为本申请实施例中固定盒的局部剖切结构示意图；

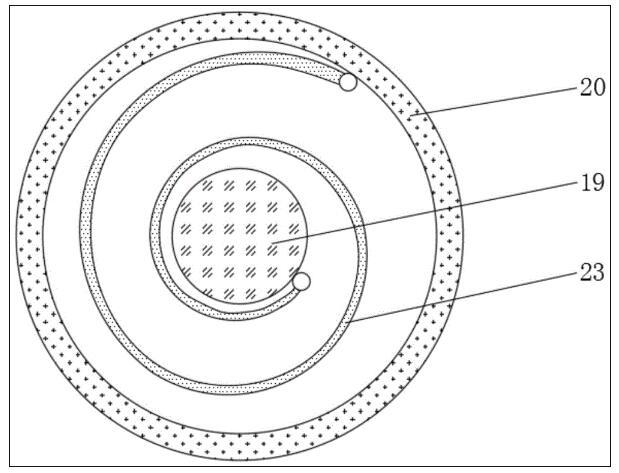

图5为本申请实施例中转动套筒的俯视剖面结构示意图；

图6为本申请实施例中高度调节机构的放大立体结构示意图。

附图标记：1、工作台主体；2、充绒机主体；3、防护箱；4、吸尘器；5、吸尘罩；6、驱动螺杆；7、伺服电机；8、T形移块；9、往复丝杆；10、限定导杆；11、纵向移块；12、同步带轮；13、同步皮带；14、移动齿轮；15、固定齿条；16、固定盒；17、U形移杆；18、弧形夹板；19、中心轴；20、转动套筒；21、中心齿轮；22、L形齿条；23、扭力弹簧；24、防滑垫；25、空心撑柱；26、伸缩柱；27、连接横杆；28、双向丝杆；29、移动块；30、倾斜转杆；31、L形手摇把；32、辅助支撑杆。

实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例：参考图1-图6所示的一种服装加工充绒机的充绒工作台，包括工作台主体1和充绒机主体2，充绒机主体2的侧部固设有充绒头，工作台主体1的顶部安装有防护箱3，充绒头的端部延伸至防护箱3内，防护箱3的顶部固设有吸尘器4，吸尘器4的吸尘口延伸至防护箱3内并通过软管安装有吸尘罩5，防护箱3相互远离的两侧内壁上共同转动安装有两个驱动螺杆6，防护箱3的侧部固设有伺服电机7，其中一个驱动螺杆6的端部延伸至防护箱3外并与伺服电机7的输出端相固定连接，两个驱动螺杆6之间共同连接有同步转动单元，两个驱动螺杆6上均螺纹套接有T形移块8，两个T形移块8相互靠近的侧部共同转动安装有往复丝杆9，两个T形移块8相互靠近的侧部共同安装有限定导杆10，吸尘罩5相互远离的两侧均安装有纵向移块11，其中一个纵向移块11螺纹套接在往复丝杆9上，另一个纵向移块11滑动套接在限定导杆10上，往复丝杆9的一端贯穿其中一个T形移块8并安装有用于使得往复丝杆9在移动的同时进行转动的移动自转单元，防护箱3内安装有用于将服装充绒口夹紧在充绒头上的夹紧机构，工作台主体1的底部安装有高度调节机构。

借由上述结构，当启动伺服电机7时，在同步转动单元的作用下，会使得两个驱动螺杆6同步转动，驱动螺杆6转动会带动T形移块8横向移动，进而可通过往复丝杆9、限定导杆10、纵向移块11带动吸尘罩5一起横向移动，同时，在移动自转单元的作用下，往复丝杆9会在横向移动的同时进行转动，此时，在限定导杆10的共同配合下，往复丝杆9转动会通过纵向移块11带动吸尘罩5来回纵向移动，从而可使得吸尘罩5在横向移动的同时进行来回纵向移动，实现了可将防护箱3内漂浮的添加剂全部吸走的目的，有效减少出现大量的添加剂飘散在空气中而对工作人员的身体健康造成危害的情况，实用性好。

作为本实施例的一种优选的实施方式，同步转动单元包括分别套接安装在两个驱动螺杆6上的两个同步带轮12，两个同步带轮12上共同张紧套接有同步皮带13。这样设置的好处是，当其中一个驱动螺杆6转动时，会通过同步带轮12、同步皮带13带动另一个驱动螺杆6一起转动，进而实现了可使得两个驱动螺杆6同步转动的目的，起到了同步传动的作用。

作为本实施例的一种优选的实施方式，移动自转单元包括安装在往复丝杆9端部上的移动齿轮14，防护箱3相互远离的两侧内壁上共同安装有固定齿条15，移动齿轮14与固定齿条15相啮合。这样设置的好处是，当往复丝杆9横向移动时，会带到移动齿轮14一起横向移动，此时，在固定齿条15的作用下，移动齿轮14会在横向移动的过程中发生转动，进而实现了可使得往复丝杆9在移动的同时进行转动的目的。

作为本实施例的一种优选的实施方式，夹紧机构包括安装在防护箱3侧部内壁上的固定盒16，固定盒16相互远离的两侧均设置有U形移杆17，两个U形移杆17的一端均安装有与充绒头相匹配的弧形夹板18，两个U形移杆17的另一端均延伸至固定盒16内并共同连接有联动单元，联动单元用于使得两个U形移杆17相向或者相背移动。这样设置的好处是，当移动其中一个U形移杆17时，在联动单元的作用下，会使得另一个U形移杆17相向或者相背移动，进而可使得两个弧形夹板18相向或者相背移动，从而实现了可将服装充绒口夹紧固定在充绒头上目的，不再需要工作人员一直将服装充绒口按压在充绒头上，便捷省力，提高了装置的实用性。

在本实施例中，两个弧形夹板18相互靠近的侧部均固设有防滑垫24。这样设置的好处是，可有效增大弧形夹板18与服装充绒口之间的摩擦力，使得夹紧时更加稳固。

在本实施例中，联动单元包括安装在固定盒16顶部内壁上的中心轴19，中心轴19上转动套接有转动套筒20，转动套筒20上套接安装有中心齿轮21，两个U形移杆17的端部均安装有L形齿条22，两个L形齿条22均与中心齿轮21相啮合，转动套筒20内安装有弹性反转元件。这样设置的好处是，当其中一个U形移杆17移动时，会带动其中一个L形齿条22一起移动，在中心轴19的配合下，其中一个L形齿条22移动会带动转动套筒20、中心齿轮21转动，中心齿轮21转动会带动另一个L形齿条22相向或者相背移动，从而实现了可带动另一个U形移杆17相向或者相背移动的目的。

在本实施例中，弹性反转元件包括套设在中心轴19上的扭力弹簧23，扭力弹簧23的两端分别安装在中心轴19上和转动套筒20的内壁上。这样设置的好处是，当松开U形移杆17时，在扭力弹簧23的弹力作用下，会使得转动套筒20自动转动，进而可自动带动两个弧形夹板18相向移动，将服装充绒口一直夹紧固定在充绒头上。

作为本实施例的一种优选的实施方式，高度调节机构包括均匀安装在工作台主体1底部上的四个伸缩柱26，四个伸缩柱26上均滑动套接有空心撑柱25，位于同一侧的两个空心撑柱25相互靠近的侧部共同安装有连接横杆27，两个连接横杆27相互靠近的侧部共同转动安装有双向丝杆28，双向丝杆28上螺纹套接有两个移动块29，两个移动块29的两端均转动安装有倾斜转杆30，四个倾斜转杆30的顶端均转动安装在工作台主体1的底部上。这样设置的好处是，当转动双向丝杆28时，会带动移动块29移动，移动块29移动会带动倾斜转杆30倾斜转动，在空心撑柱25、伸缩柱26和连接横杆27的共同配合下，倾斜转杆30倾斜转动会带动工作台主体1上下移动，进而实现了可对装置的使用高度进行调节的目的，从而使得装置能够适配用于不同高度的工作人员，提高了适用范围。

在本实施例中，双向丝杆28的一端贯穿其中一个连接横杆27并安装有L形手摇把31。这样设置的好处是，可便于工作人员能够更加轻易的转动双向丝杆28进行高度调节操作。

在本实施例中，两个连接横杆27相互靠近的侧部共同安装有两个辅助支撑杆32，两个移动块29均滑动套接在两个辅助支撑杆32上。这样设置的好处是，可对移动块29起到支撑作用，有效减少出现因重量过大而导致双向丝杆28发生弯曲不能使用的情况。

本发明工作原理：

在使用时，首先可拉动其中一个U形移杆17，在中心轴19、转动套筒20、中心齿轮21和L形齿条22的共同作用下，会带动另一个U形移杆17相背移动，进而可使得两个弧形夹板18一起相背移动远离充绒头，同时也会使得扭力弹簧23发生弹性形变，将服装充绒口插在充绒头上，松开U形移杆17，此时，在扭力弹簧23的弹力作用下，会使得转动套筒20自动反转，进而可带动两个弧形夹板18自动相向移动，将服装充绒口一直夹紧固定在充绒头上，不再需要工作人员一直将服装充绒口按压在充绒头上，便捷省力。

然后，启动充绒机主体2对服装进行充绒，当在充绒过程中有添加剂从服装的孔眼中弥散时，可启动吸尘器4和伺服电机7，吸尘器4运行会通过吸尘罩5产生吸力，伺服电机7运行会带动其中一个驱动螺杆6转动，在同步带轮12、同步皮带13的共同作用下，会带动另一个驱动螺杆6一起转动，驱动螺杆6转动会带动T形移块8横向移动，进而可通过往复丝杆9、限定导杆10、纵向移块11带动吸尘罩5一起横向移动，同时，在移动齿轮14和固定齿条15的共同作用下，往复丝杆9会在横向移动的同时进行转动，在限定导杆10的共同配合下，往复丝杆9转动会通过纵向移块11带动吸尘罩5来回纵向移动，从而可使得吸尘罩5在横向移动的同时进行来回纵向移动，最终可将防护箱3内漂浮的添加剂全部吸走，有效减少出现大量的添加剂飘散在空气中而对工作人员的身体健康造成危害的情况，实用性好。
