  • 同步带压板-GBCK-1.jpg

同步带压板-GBCK

分类:

同步带压板/齿板

>> 在线留言
>> 联系我们

本公司生产各种规格工业用橡胶同步带、聚氨酯同步带、多楔带、双面齿同步带。PU同步带。汽车同步带及配套带轮系列产品

关键词：

产品介绍

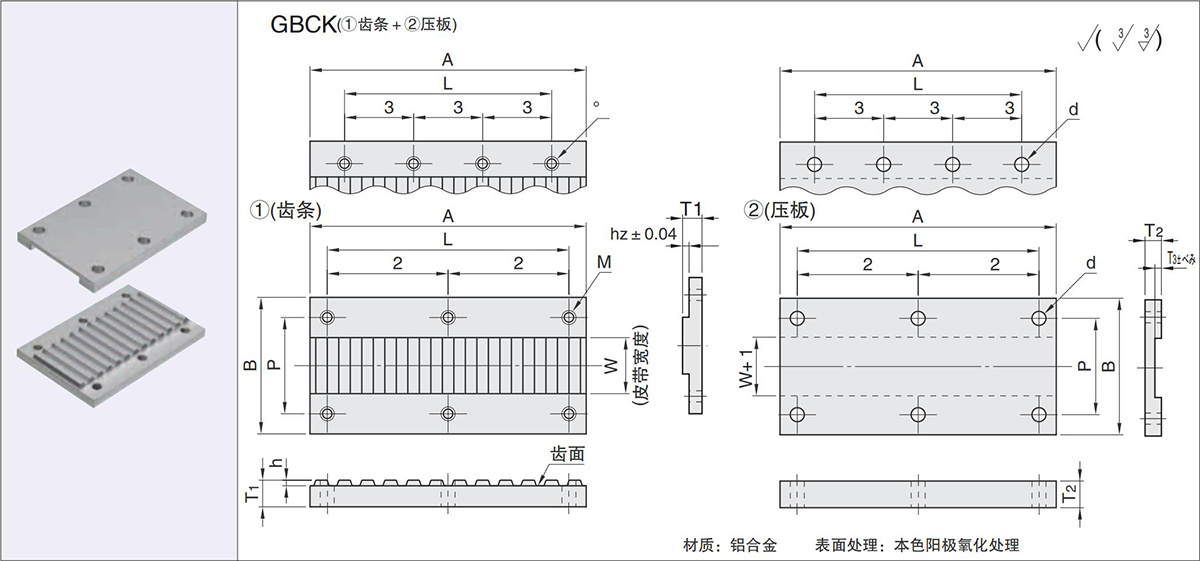

本商品的设计适用于自由端同步齿形带(聚氨酯型)。与其它皮带咬合时，请确认皮带的背厚及商品尺寸后再使用。

齿形依据同步齿形带和自由端同步齿形带。A尺寸为6齿(金属件)啮合设定。

■特长: 通过上下金属件面与面的接触可防止皮带过紧。



类型 型号 W A B T1 T2 T3 h L P M D 孔数
GBCK MXL  6.4 26 18 4 3.5 1.00 0.6 19 11 M3 3.4 6
9.5 22 14
12.7 26 18
19.1 32 25
XL 6.4 66 24 6 4.5 2.10 1.30 56 13 M4 4.5
7.9 25 14
9.5 26 16
12.7 30 20
19.1 36 26
L 12.7 124 32 8 5.5 3.33 2.05 111 21 M5 5.5 8
19.1 38 27
25.4 46 34
38.1 58 47
50.8 70 59
H 19.1 165 38 10 6.5 4.15 2.55 147 27
25.4 46 34
38.1 58 46
50.8 70 59
76.2 95 85
S2M 4 26 16 4 3.5 1.3 0.6 18 9 M3 3.4 6
6 18 11
10 24 16
15 28 21
S3M   3M 6 39 18 1.94  2.20 1.25 31 11
10 22 15
15 28 21
20 32 26
S5M   5M 10 65 26 6 5.5 3.14  3.40 2.00  2.20 51 17 M4 4.5
15 32 22
25 42 32
30 47 37
S8M   8M 15 104 34 8 6.5 4.72  5.80 3.00  3.60 84 23 M5 5.5 8
25 44 33
30 50 38
40 60 48
50 70 58
T5  AT5 10 65 26 6 4.5 2.2 1.40 51 17 M4 4.5 6
15 32 22
20 38 27
25 43 32
30 48 37
T10  AT10 15 130 34 8 6.5 4.30 2.70 111 23 M5 5.5 8
20 40 28
25 44 33
30 50 38
32 52 40
40 60 48
50 70 58

注：

齿板适用于开口同步带的两端连接，并与机器固定达到传动的目的。
带宽适合于同步带的宽度。
材料：铝合金本色氧化（45#钢发黑需要定制）。
