  • 同步带压板-GBCR.jpg

同步带压板-GBCR

分类:

同步带压板/齿板

>> 在线留言
>> 联系我们

本公司生产各种规格工业用橡胶同步带、聚氨酯同步带、多楔带、双面齿同步带。PU同步带。汽车同步带及配套带轮系列产品

关键词：

产品介绍

注：

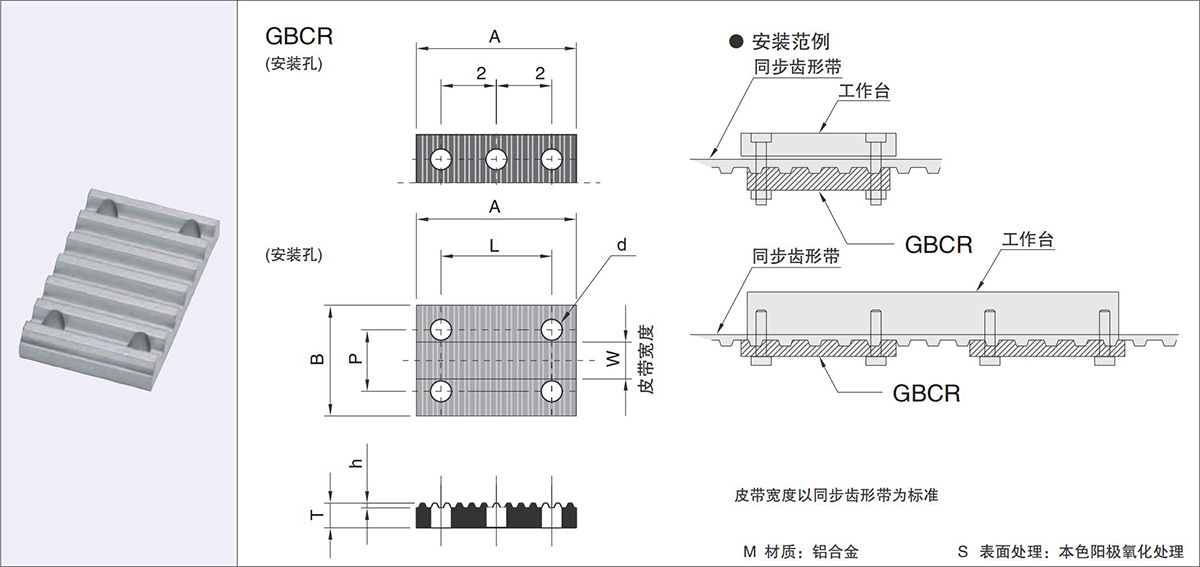

齿板适用于开口同步带的两端连接，并与机器固定达到传动的目的。
带宽适合于同步带的宽度。
材料：铝合金本色氧化（45#钢发黑需要定制）。



类型 型号 W A B T L P d 孔数
GBCR MXL 6.4 14 18 4 8 11 3.4 4
9.5 22 14
12.7 26 18
19.1 32 25
XL 6.4 36 24 6 25 12 4.5
7.9 25 14
9.5 26 16
12.7 30 20
19.1 36 26
L 12.7 66 32 8 50 20 5.5
19.1 38 26
25.4 46 33
38.1 58 46
50.8 70 58
H 19.1 89 38 10 70 26 6
25.4 46 33
38.1 58 45
50.8 70 58
76.2 95 84
S2M 4 14 16 4 8 8 3.4 4
6 18 10
10 24 15
15 28 20
S3M 3M 6 21 18 15 10
10 22 14
15 28 20
20 32 25
S5M 5M 10 35 26 6 25 16 4.5
15 32 21
25 42 31
30 47 36
S8M 8M 15 56 34 8 40 22 5.5
25 44 32
30 50 37
40 60 47
50 70 57
T5 AT5 10 35 26 6 25 16 4.5
15 32 21
20 38 26
25 43 31
30 48 36

T10

AT10

 15 70 34 8 50 22 5.5 6
20 40 27
25 44 32
30 50 37
32 52 39
40 60 47
50 70 57



注：
1、表中的S_M型号也适用于P_M的型号。
2、建议不要在皮带上打安装孔。

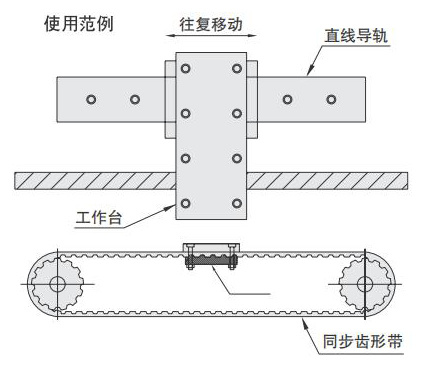

示例：

＊S□M型的附件亦可用于P□M型皮带。
