同步压板带-GBCS

分类:

同步带压板/齿板

>> 在线留言
>> 联系我们

本公司生产各种规格工业用橡胶同步带、聚氨酯同步带、多楔带、双面齿同步带。PU同步带。汽车同步带及配套带轮系列产品

关键词：

产品介绍

注：

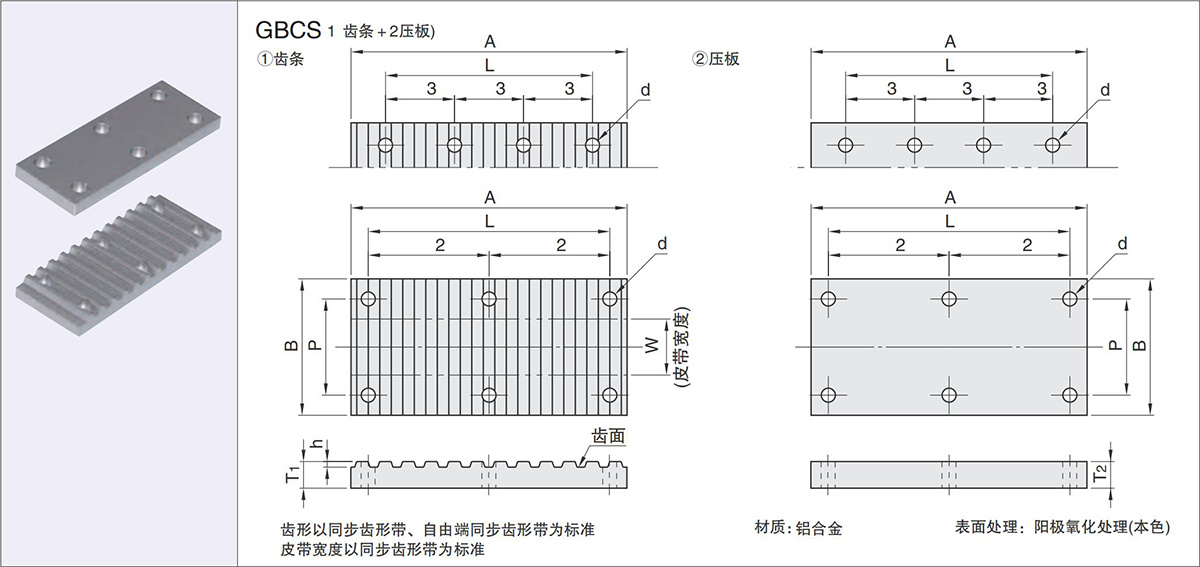

齿板适用于开口同步带的两端连接，并与机器固定达到传动的目的。

带宽适合于同步带的宽度。

材料：常见铝合金本色氧化(45#钢发黑材料需要定制)



类型 型号 W A B T1 T2 L P d 孔数
GBCS MXL  6.4 26 18 4 4 19 11 3.4 6
9.5 22 14
12.7 26 18
19.1 32 25
XL 6.4 66 24 6 5 56 12 4.5
7.9 25 14
9.5 26 16
12.7 30 20
19.1 36 26
L 12.7 124 32 8 111 20 5.5 8
19.1 38 26
25.4 46 33
38.1 58 46
50.8 70 58
H 19.1 165 38 10 147 26
25.4 46 33
38.1 58 45
50.8 70 58
76.2 95 84
S2M 4 26 16 4 4 18 8 3.4 6
6 18 10
10 24 15
15 28 20
S3M    3M 6 39 18 31 10
10 22 14
15 28 20
20 32 25
S5M   5M 10 65 26 6 5 51 16 4.5
15 32 21
25 42 31
30 47 36
S8M   8M 15 104 34 8 84 22 5.5 8
25 44 32
30 50 37
40 60 47
50 70 57
T5  AT5 10 65 26 6 5 51 16 4.5 6
15 32 21
20 38 26
25 43 31
30 48 36
T10  AT10 15 130 34 8 111 22 5.5 8
20 40 27
25 44 32
30 50 37
32 52 39
40 60 47
50 70 57

注：
1、表中的S_M型号也适用于P_M的型号。
2、MXL025同样适用于MXL019宽度。
3、建议不要在皮带上打安装孔。



使用范例：

                        A尺寸为6齿(金属件)啮合设定。

                 也可用作自由端同步齿形带的连接金属件。



S□M型的金属件亦可用于P□M型皮带。　
MXL025亦可用于MXL019的皮带。　
请勿在皮带上开安装孔。
