T20同步带轮

分类:

同步带轮

>> 在线留言
>> 联系我们

本公司生产各种规格工业用橡胶同步带、聚氨酯同步带、多楔带、双面齿同步带。PU同步带。汽车同步带及配套带轮系列产品

关键词：

产品介绍

相关链接：

T20型橡胶同步带
TPU同步带
同步带、带轮选型图
同步带节线长计算





代号 材料 表面处理
GLA 铝合金 本色阳极氧化
GLH —
GSY S45C 发黑处理
GSD 镀锌处理
GSM —

标准同步带宽度 K W G L
32=32mm 35 41 12 70
50=50mm 57 65 20 94
75=75mm 80 88 25 118
100=100mm 105 112 30 123
115=115mm 120 130 35 160







T20带轮齿形图

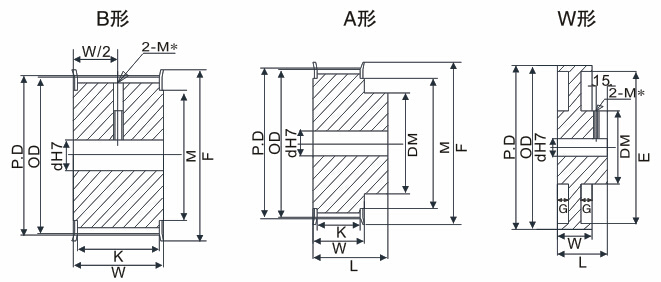

T20同步带轮形状





齿槽尺寸会因齿数不同而略有差异
节距=20.00mm

规格 Type 形状 Shape 节径 P.D 外径 O.D 档边外径 F 档边内径 M 透孔外径 E 轮毂直径 Dm 轴孔径dH7   Axle aperture dH7
A形 A-shaped B、W形  B、W-shaped
H C.N H C.N
T20×18 A

B		 114.59 111.76 120 80 - 65 24~60 24~40 24~60 24~40
T20×19 120.96 118.13 130 80 - 65 24~60 24~42 24~60 24~42
T20×20 127.32 124.49 136 90 - 85 24~60 24~45 24~60 24~45
T20×21 133.69 130.86 142 92 - 85 24~110 24~55 24~110 24~55
T20×22 140.06 137.23 150 100 - 90 25~110 25~55 25~110 25~55
T20×24 152.79 149.96 158 112 - 95 25~100 25~65 25~100 25~65
T20×25 159.16 156.33 168 120 - 95 28~110 28~65 28~110 28~65
T20×26 165.52 162.69 175 126 - 95 28~110 28~65 28~110 28~65
T20×27 171.89 169.06 181 134 - 95 28~120 28~72 28~120 28~72
T20×28 178.25 175.42 187 140 - 110 28~120 28~72 28~120 28~72
T20×30 190.99 188.16 200 152   110 32~142 32~75 32~142 32~75
T20×32 W 203.72 200.89 - - 160 110 32~142 32~75 32~142 32~75
T20×34 216.45 213.62 - - 174 110 35~142 35~75 35~142 35~75
T20×38 241.92 239.09 - - 199 110 35~120 35~75 35~120 35~75
T20×40 254.65 251.82 - - 212 110 35~120 35~75 35~120 35~75
T20×48 305.58 302.75 - - 262 130 40~120 40~85 40~120 40~85
T20×60 381.97 379.14 - - 340 130 40~120 40~85 40~120 40~85



T20同步带轮轴孔规格

* 如果您定制T20型同步带轮，请提供带轮图纸（图中可不必绘制带轮的齿形尺寸），我们也可按照您提供的规格型号、带轮内孔、键槽、宽度、档边等尺寸为您绘制带轮图纸；也可为您提供测绘带轮等服务。
