智能洗头机的长发清洗机构
作者:
发明设计人：罗镇宇
智能洗头机的长发清洗机构
【授权公告号：CN219845420U；申请权利人：中山市状元创新科技有限公司;发明设计人：罗镇宇;】
摘要：
本实用新型公开了智能洗头机的长发清洗机构，设置于智能洗头机的洗头池底部，包括支撑柱和揉搓壳，支撑柱通过轴承转动连接于洗头池下端的中部，支撑柱的上端设有揉搓壳，所述揉搓壳上均匀设置有用于排水的通孔，还包括同步带轮一、电机一和同步带轮二，电机一通过电机座设置于洗头池的下侧面，电机一的输出轴上设有同步带轮二，支撑柱的下端延伸出洗头池的下表面并在端头处设有同步带轮一。本长发清洗机构设置磁力刷，当头发转动时，对外侧的头发进行清洁，解决了现有同类产品头发清洗不彻底的问题，设置揉搓壳，通过揉搓壳的转动带动头发向一个方向转动，在清洗的同时不会造成头发打结。
主权项：
1.智能洗头机的长发清洗机构，其特征在于：设置于智能洗头机的洗头池底部，包括支撑柱(1)和揉搓壳(2)，支撑柱(1)通过轴承转动连接于洗头池下端的中部，支撑柱(1)的上端设有揉搓壳(2)，所述揉搓壳(2)上均匀设置有用于排水的通孔，还包括同步带轮一(4)、电机一(5)和同步带轮二(6)，电机一(5)通过电机座设置于洗头池的下侧面，电机一(5)的输出轴上设有同步带轮二(6)，支撑柱(1)的下端延伸出洗头池的下表面并在端头处设有同步带轮一(4)，同步带轮一(4)通过同步带与同步带轮二(6)传动连接，电机一(5)的输入端电连接控制器的输出端，电机一(5)运转，电机一(5)的输出轴带动同步带轮二(6)旋转，可以实现能清洗到所有头部位置的头发，同步带轮二(6)通过同步带带动同步带轮一(4)旋转，同步带轮一(4)通过支撑柱(1)带动揉搓壳(2)旋转，揉搓壳(2)对长发进行揉搓；其中：还包括光线传感器，所述光线传感器设置在揉搓壳(2)中部表面，且与智能洗头机的控制器连接。
要求：
1.智能洗头机的长发清洗机构，其特征在于：设置于智能洗头机的洗头池底部，包括支撑柱(1)和揉搓壳(2)，支撑柱(1)通过轴承转动连接于洗头池下端的中部，支撑柱(1)的上端设有揉搓壳(2)，所述揉搓壳(2)上均匀设置有用于排水的通孔，还包括同步带轮一(4)、电机一(5)和同步带轮二(6)，电机一(5)通过电机座设置于洗头池的下侧面，电机一(5)的输出轴上设有同步带轮二(6)，支撑柱(1)的下端延伸出洗头池的下表面并在端头处设有同步带轮一(4)，同步带轮一(4)通过同步带与同步带轮二(6)传动连接，电机一(5)的输入端电连接控制器的输出端，电机一(5)运转，电机一(5)的输出轴带动同步带轮二(6)旋转，可以实现能清洗到所有头部位置的头发，同步带轮二(6)通过同步带带动同步带轮一(4)旋转，同步带轮一(4)通过支撑柱(1)带动揉搓壳(2)旋转，揉搓壳(2)对长发进行揉搓；
其中：还包括光线传感器，所述光线传感器设置在揉搓壳(2)中部表面，且与智能洗头机的控制器连接。
2.根据权利要求1所述的智能洗头机的长发清洗机构，其特征在于：还包括磁力刷(3)，磁力刷(3)分别通过合页铰接于洗头池的内侧壁，揉搓壳(2)位于两个磁力刷(3)之间，磁力刷(3)内侧设置有刷毛。
3.根据权利要求1所述的智能洗头机的长发清洗机构，其特征在于：所述揉搓壳(2)包括底部的底座和上部的揉搓柱，所述揉搓柱的表面设置有竖向的凸棱，所述凸棱陈列设置在揉搓柱的表面。
4.根据权利要求3所述的智能洗头机的长发清洗机构，其特征在于：所述凸棱为弧度30-50°的圆弧。
5.根据权利要求3所述的智能洗头机的长发清洗机构，其特征在于：所述底座为圆形结构，且边缘向上卷起。
6.根据权利要求1所述的智能洗头机的长发清洗机构，其特征在于：所述支撑柱(1)下部外侧设置有防水保护套筒。
智能洗头机的长发清洗机构
技术领域
本实用新型涉及洗头机技术领域，具体为智能洗头机的长发清洗机构。
背景技术
随着科技的发展和人工成本的不断升高，智能洗头机成为美发行业、美容行业开始替换人工洗头的设备，智能洗头机可以自动完成放水、调节水温、喷涂洗发护发液、清洁头发和颈部等一系列工作，节省了人工成本，而且智能洗头机在水温调节、按摩力度及头发抓挠力度方面更加灵活控制，消费者的体验感更佳。
智能洗头机，一般由颈部清洗机构、仿人手抓挠机构、头发清洗机构、水温调节机构、干燥机构和控制机构组成，颈部清洗机构是其中的重要组成部分，就目前的头发清洗机构来说，对于长发存在清洗不彻底、清洗过程中头发易打结，易对头皮造成拉扯，导致消费者体验感一般，有较大的提升空间，为此，我们提出智能洗头机的长发清洗机构。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供智能洗头机的长发清洗机构，对于长发，采用电机带动波轮的结构进行顺时针或逆时针方向的清洗，加上洗头池两侧设置的弹性磁力刷，清洗干净彻底，而且一个方向转动，头发不易打结，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：智能洗头机的长发清洗机构，设置于智能洗头机的洗头池底部，包括支撑柱和揉搓壳，支撑柱通过轴承转动连接于洗头池下端的中部，支撑柱的上端设有揉搓壳，所述揉搓壳上均匀设置有用于排水的通孔，还包括同步带轮一、电机一和同步带轮二，电机一通过电机座设置于洗头池的下侧面，电机一的输出轴上设有同步带轮二，支撑柱的下端延伸出洗头池的下表面并在端头处设有同步带轮一，同步带轮一通过同步带与同步带轮二传动连接，电机一的输入端电连接控制器的输出端，电机一运转，电机一的输出轴带动同步带轮二旋转，可以实现能清洗到所有头部位置的头发，同步带轮二通过同步带带动同步带轮一旋转，同步带轮一通过支撑柱带动揉搓壳旋转，揉搓壳对长发进行揉搓；
其中：还包括光线传感器，所述光线传感器设置在揉搓壳中部表面，且与智能洗头机的控制器连接。梯形齿橡胶同步带
进一步的，还包括磁力刷，磁力刷分别通过合页铰接于洗头池的内侧壁，揉搓壳位于两个磁力刷之间，磁力刷内侧设置有刷毛，磁力刷通过磁力吸附将头发压住，但不是压住不动，头发随着揉搓壳的转动也一起转动。
进一步的，所述揉搓壳包括底部的底座和上部的揉搓柱，所述揉搓柱的表面设置有竖向的凸棱，所述凸棱陈列设置在揉搓柱的表面，凸棱增大与头发的摩擦力，增加清洗力度。
进一步的，所述凸棱为弧度30-50°的圆弧。
进一步的，所述底座为圆形结构，且边缘向上卷起。
进一步的，所述支撑柱下部外侧设置有防水保护套筒，防止水进入轴承内，腐蚀轴承。
与现有技术相比，本实用新型的有益效果是：本智能洗头机的长发清洗机构，具有以下好处：
1、设置光线传感器，当使用者躺下后，如果是长发，长发就会由于重力作用垂落到揉搓壳，光线传感器发信号给智能洗头机的控制器，控制器判断到使用者为长发，然后发出指令，启动电机开关，电机开始工作，进而带动揉搓壳转动，自动检测，自动开启和关闭，自动化程度高。
2、设置磁力刷，当头发转动时，对外侧的头发进行清洁，解决了现有同类产品头发清洗不彻底的问题。
3、设置揉搓壳，通过揉搓壳的转动带动头发向一个方向转动，在清洗的同时不会造成头发打结。
附图说明
图1为本实用新型的立体结构示意图；

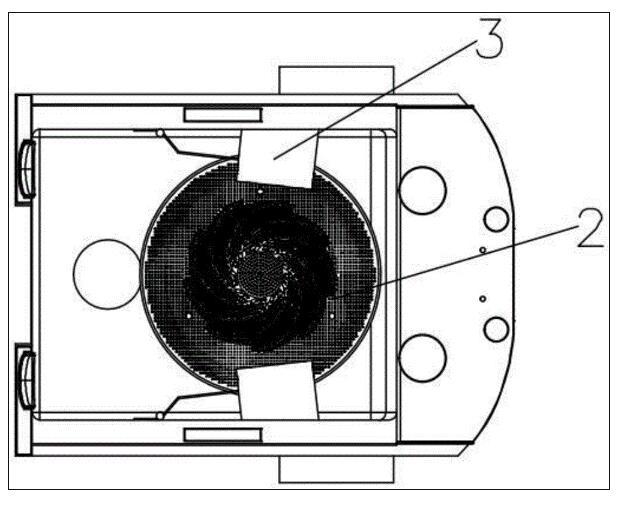

图2为本实用新型的俯视结构示意图；

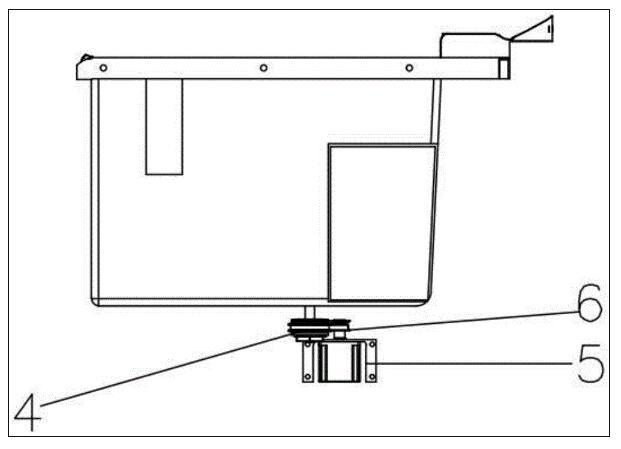

图3为本实用新型的侧视结构示意图；
图4为本实用新型中磁力刷的结构示意图；
图5为本实用新型的部分结构示意图。
图中：1支撑柱、2揉搓壳、3磁力刷、4同步带轮一、5电机一、6同步带轮二。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实施例提供一种技术方案：智能洗头机的长发清洗机构，设置于智能洗头机的洗头池底部，包括支撑柱1和揉搓壳2，支撑柱1通过轴承转动连接于洗头池下端的中部，支撑柱1的上端设有揉搓壳2，揉搓壳2上均匀设置有用于排水的通孔，还包括同步带轮一4、电机一5和同步带轮二6，电机一5通过电机座设置于洗头池的下侧面，电机一5的输出轴上设有同步带轮二6，支撑柱1的下端延伸出洗头池的下表面并在端头处设有同步带轮一4，同步带轮一4通过同步带与同步带轮二6传动连接，电机一5的输入端电连接控制器的输出端，电机一5运转，电机一5的输出轴带动同步带轮二6旋转，可以实现能清洗到所有头部位置的头发，同步带轮二6通过同步带带动同步带轮一4旋转，同步带轮一4通过支撑柱1带动揉搓壳2旋转，揉搓壳2对长发进行揉搓；
其中：还包括光线传感器，光线传感器设置在揉搓壳2中部表面，且与智能洗头机的控制器连接。同步带压板齿板
作为其中一个实施例，还包括磁力刷3，磁力刷3分别通过合页铰接于洗头池的内侧壁，揉搓壳2位于两个磁力刷3之间，磁力刷3内侧设置有刷毛，磁力刷3通过磁力吸附将头发压住，但不是压住不动，头发随着揉搓壳2的转动也一起转动。
作为其中一个实施例，揉搓壳2包括底部的底座和上部的揉搓柱，揉搓柱的表面设置有竖向的凸棱，凸棱陈列设置在揉搓柱的表面，凸棱增大与头发的摩擦力，增加清洗力度。
作为其中一个实施例，凸棱为弧度30-50°的圆弧。
作为其中一个实施例，底座为圆形结构，且边缘向上卷起，对水流起到汇流作用，防止水花乱溅。
作为其中一个实施例，支撑柱1下部外侧设置有防水保护套筒，防止水进入轴承内，腐蚀轴承。
本实用新型提供的智能洗头机的长发清洗机构的工作原理如下：洗头时，当洗发人员有长发时，长发下落到磁力刷3和揉搓壳2之间，揉搓壳2上的光线传感器发出信号，智能洗头机发出指令，电机一5运转，电机一5的输出轴带动同步带轮二6旋转，同步带轮二6通过同步带带动同步带轮一4旋转，同步带轮一4通过支撑柱1带动揉搓壳2旋转，揉搓壳2的表面设置光滑的凸起，进而配合磁力刷3的作用下可以对长发进行揉搓清洗，且不会造成长发的缠绕。
以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
