夹持型同步带轮

特长：只需紧固螺栓即可连结轴。易于定位。



S3M型/3M型

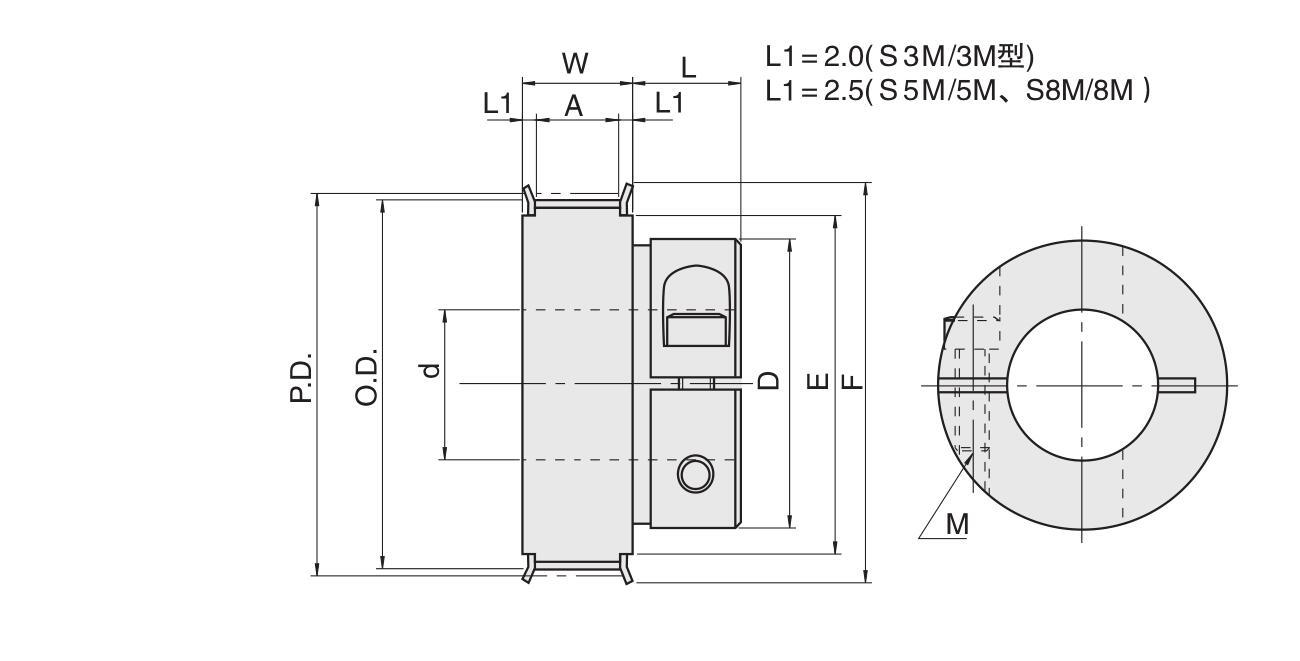

型式

种 类 · 公称宽度

d 选择

P.D

S3M O.D.

3M O.D.

D

F

E

L

紧固螺栓

Type

齿数

M

紧固扭矩

(N·m)

JHCPA



24

6mm

A：7

W：11









10mm

A：11

W：15

4

22.92

22.16

22.16

13

25

16

9

M2×8

0.4

26

4

24.83

24.07

24.07

28

18

28

4

26.74

25.98

25.98

30

20

30

6 8

28.65

27.89

27.89

20

32

23

32

6 8

30.56

29.80

29.80

35

25

36

6 8

34.38

33.62

33.62

26

40

28

12.5

M3×10

1.5

40

8 10

38.20

37.44

37.44

44

32

44

8 10

42.02

41.25

41.25

31

48

36

14

M4x14

3.5

48

8 10 11 12

45.84

45.07

45.07

33

50

38

50

8 10 11 12 13 14

47.75

46.98

46.98

36

52

40

60

8 10 11 12 13 14 15 16

57.30

56.53

56.53

41

61

46

15.5

M5×16

6



S5M型/5M型

型式

种 类 · 公称宽度

d  选择

P.D

O.D.

D

F

E

L

紧固螺栓

Type

齿数

M

紧固扭矩(N·m)

JHCPA

 24

S5M100
*A：11
* W：16





S5M150
* A：17
* W：22

8 10

38.20

37.24

26

45

30

12.5

M3×10

1.5
25

8 10

39.79

38.83
26

8 10

41.38

40.42

31

48

35

14

M4×14

3.5
28

8 10

44.56

43.60
30

10

47.75

46.79

52

36
32

10 11 12 13 14

50.93

49.97

36

55

40
34

10 11 12 13 14 15 16

54.11

53.15

41

61

45

15.5

M5x16

6
36

10 11 12 13 14 15 16

57.30

56.34
40

10 11 12 13 14 15 16 17 18 19

63.66

62.70

46

67

50
44

12 13 14 15 16 17 18 19

70.03

69.07

46

74

58

15.5

M5x16

6

20 21 22 23 24

55

16.5

M6x20

12
48

12 13 14 15 16 17 18 19

76.39

75.43

46

83

63

15.5

M5x16

6

20 21 22 23 24 25

55

16.5

M6x20

12
50

12 13 14 15 16 17 18 19

79.58

78.62

46

87

67

15.5

M5x16

6

20 21 22 23 24 25

55

16.5

M6x20

12
60

12 13 14 15 16 17 18 19

95.49

94.53

46

99

80

15.5

M5x16

6

20 21 22 23 24 25

55

16.5

M6x20

12



S8M型

型式

d 选择

P.D.

S8M O.D.

8M O.D.

D

F

E

L

紧固螺栓

Type 齿数

种类·
公称宽度

M

紧固扭矩
(N·m)

JTCPA





20

15mm

A：17

W：22









25mm

A：28

W：33

12 13 14

50.93

49.56

49.56

36

58

40

14

M4×14

3.5

22

12 13 14 15 16

56.02

54.65

54.65

41

61

45

16

M5×16

6

24

12 13 14 15 16 17 18 19

61.12

59.74

59.74

46

67

50

25

12 13 14 15 16 17 18 19

63.66

62.29

62.29

70

56

28

15 16 17 18 19

71.30

69.93

69.93

80

60

20 21 22 23 24 25

55

17

M6×20

12

30

15 16 17 18 19

76.39

75.02

75.02

46

87

67

16

M5×16

6

20 21 22 23 24 25

55

17

M6×20

12

32

18 19

81.49

80.12

80.12

46

16

M5×16

6

20 21 22 23 24 25

55

17

M6×20

12

34

18 19

86.58

85.21

85.21

46

95

75

16

M5×16

6

20 21 22 23 24 25

55

17

M6×20

12

36

18 19

91.67

90.30

90.30

46

99

80

16

M5×16

6

20 21 22 23 24 25

55

17

M6×20

12
